ABS certificirani otkovci: Što brodogradilišta trebaju prije naručivanja brodskih dijelova

Brodogradilište odbacuje krivotvoreno propelersko vratilo tijekom dolazne inspekcije. Kemija je ispravna, rezultati rastezanja su prošli, a certifikat mlina izgleda potpun. Ono što nedostaje je potpis nadzornika ABS-a na zapisniku o ispitivanju, tako da se okno ne može ući u klasificirano plovilo bez koncesije ili ponovljenog ispitivanja. Taj jedan razmak može dodati tri do pet tjedana rasporedu novogradnje, a samo kovanje je savršeno ispravno.

Otkovci s ABS certifikatom nisu samo otkovci s priloženim izvješćem o ispitivanju. To su komponente izrađene prema dogovoru o ispitivanju s Američkim uredom za brodarstvo, gdje se stupanj materijala, toplina čelika, put kovanja, ispitni kupon, zapisi toplinske obrade i gotove dimenzije provjeravaju prema ABS pravilima za materijale i zavarivanje. Certifikat je posljednji korak u tom lancu, a ne cijeli.

Ovaj vodič pokriva što certifikat potvrđuje, koji ga kovani dijelovi obično trebaju, kako se koraci pregleda uklapaju u normalnu proizvodnu rutu i točke kvara koje uzrokuju najviše ponovnih radova.

Što ABS certifikat o okvu zapravo potvrđuje

ABS radi na dvije razine, a njihovo brkanje uzrokuje većinu kašnjenja. Prvo je odobrenje proizvođača, odobrenje za rad ili procjenu proizvodnje kojom se potvrđuje da je ustrojen, procesna kontrola i objekti za testiranje odgovarajućeg opsega koji se isporučuje. Drugi je certificiranje pojedinačnog proizvoda, gdje nadzornik provjerava da je određeni predmet ili serija napravljena u prihvaćenoj ocjeni, ispitana prema potrebi i sljediva prema toplinskom čeliku.

Za osovine, ABS prepoznaje stupnjeve kovanja od razreda 2 do razreda 5, s povećanjem granice razvlačenja i strogom kontrolom kemije i toplinske obrade kako se povećava stupanj. Strukturalni dijelovi i dijelovi za zadržavanje pritiska slijede posebna poglavlja pravila. Viši stupanj nije automatski bolji: okno razreda 5 zahtijeva strogu kontrolu peći, a svako odstupanje u evidenciji toplinske obrade postaje izravan rizik certifikacije.

Koji kovani dijelovi obično trebaju ABS certifikat

Na klasificiranom plovilu zahtjev slijedi funkciju. Komponente čiji bi kvar koštao pogon, upravljanje ili granicu tlaka su one koje ABS očekuje vidjeti u ispitivanju.

• Osovine propelera, međuosovine, osovine krmene cijevi i potisne osovine
• Kundak kormila, igle kormila i komponente nosača kormila
• Otkivci spojnice i prirubnice koji čine dio linije vratila
• Brodski vijci, svornjaci i hidrauličke matice za spojnice i sklopove kormila
• Zupčanici, zupčanici i osovine za glavne pogonske mjenjače
• Palubni strojevi i komponente za privez tamo gdje se zahtijeva notacija

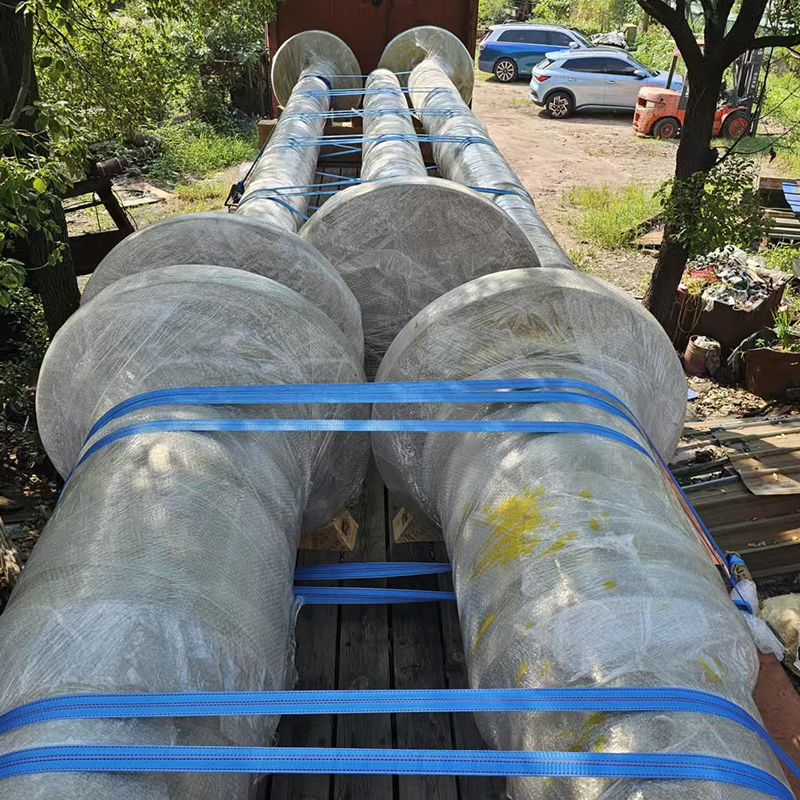

Otkovci propelerskog vratila za klasična pomorska plovila C45E kovanje propelerskog vratila za kritične brodske pogone, težine 10.500 kg i velikih dimenzija; provjerite potrebe istraživanja prije naručivanja. Pogledajte proizvod →

Dijelovi izvan lanca pogona i upravljanja tretiraju se drugačije. Za osovinu pumpe ili otkivku nosača možda neće biti potrebna nikakva jedina potvrda ili samo potvrda o materijalu, ovisno o oznaci klase i države zastave. Riješite to pitanje prije slanja narudžbenice, a ne nakon što je kovanje završeno. Širi pogled na istu obitelj nalazi se u našem otkovci brodskih i lučkih strojeva domet.

Anketni put od narudžbenice do isporuke

Certifikacija je slijedeća i svaki se korak zaključava u sljedećem. Preskakanje unaprijed rijetko štedi vrijeme.

1. Provjera pravila i pregled crteža: potvrdite oznaku klase, potrebnu ocjenu, raspored ispitivanja i bilo koju temperaturu testiranja na udar prije objavljivanja crteža.
2. Odabir čelika: svaka toplina mora biti sljediva i, prema potrebi, proizvedena u ovlaštenoj tvornici. Slična ocjena iz neodobrenog izvora ne može se popraviti samo testiranjem.
3. Kovanje: bilježite se omjer redukcije, raspon temperature kovanja i broj zagrijavanja. Popravak zavarivanja nije odluka radionice; potrebno je prethodno odobrenje i obično ponovljena toplinska obrada.
4. Toplinska obrada: normalizacija ili kaljenje i temperiranje do stupnja, s dijagramima peći, položajem punjenja i zapisima o termoelementima koji se čuvaju za certifikacijski paket.
5. Ispitni kupon: uzet iz produžetka na otkovku ili iz zasebnog kovanog ispitnog komada s istim omjerom redukcije i toplinskom obradom kao dio koji predstavlja.
6. Ispitivanje uz svjedoke: ispitivanja rastezanja, udara i tvrdoće izvodi se uz prisutnost nadzornika ili uz dogovoreni nadzor za odobrene radove.
7. Ispitivanje i provjera dimenzija: ultrazvučno ispitivanje do tražene razine prihvatljivosti, ispitivanje magnetskim česticama na gotovim površinama gdje je navedeno, i izvješće o dimenzijama prema odobrenom crtežu.
8. Označavanje i izdavanje certifikata: toplinski broj, stupanj, identitet dijela i žig nadzornika primijenjen tako da sljedivost preživi strojnu obradu i bojanje.

Kontrolne točke Kupci bi trebali biti zaključani prije puštanja

Većina sporova oko ABS certificiranih otkovaka vodi tragove do prekasno dogovorenih detalja. Ove stavke vrijedi upisati u narudžbenicu.

• Podudaranje ocjene: ocjena na crtežu mora odgovarati ocjeni prihvaćenoj za tu prijavu. Prijelaz na viši stupanj mijenja zahtjeve utjecaja i kontrolu peći.
• Položaj ispitnog kupona: kuponi obično dolaze iz produženja u smjeru glavnog radnog naprezanja, a ne iz dijela dijela.
• Opseg ispitivanja: ispitivanje rastezanja po zagrijavanju, ispitivanje udarom pri projektiranoj temperaturi i ispitivanje tvrdoće po presjeku gdje to zahtijeva pravilo.
• Razina i pokrivenost ispitivanja: unaprijed dogovorite plan skeniranja, referentni standard i format izvješća ili u kojem će dijelu možda trebati drugo ispitivanje nakon grube strojne obrade.
• Politika popravka: nema popravka zavara bez odobrenja i nema miješanja površinskih indikacija bez dokumentiranog postupka.
• Dodatak za strojnu obradu: jer su kovane i gotove tolerancije različitih stvari. Ostavite dovoljno zaliha za pregled i konačnu obradu bez rezanja ispod navedenog dijela.
• Skup dokumentacije: potvrda, dijagrami peći, izvješća o ispitivanju, izvješća o ispitivanju i izvješće o dimenzijama, sve u usporedbi s revizijom crteža.

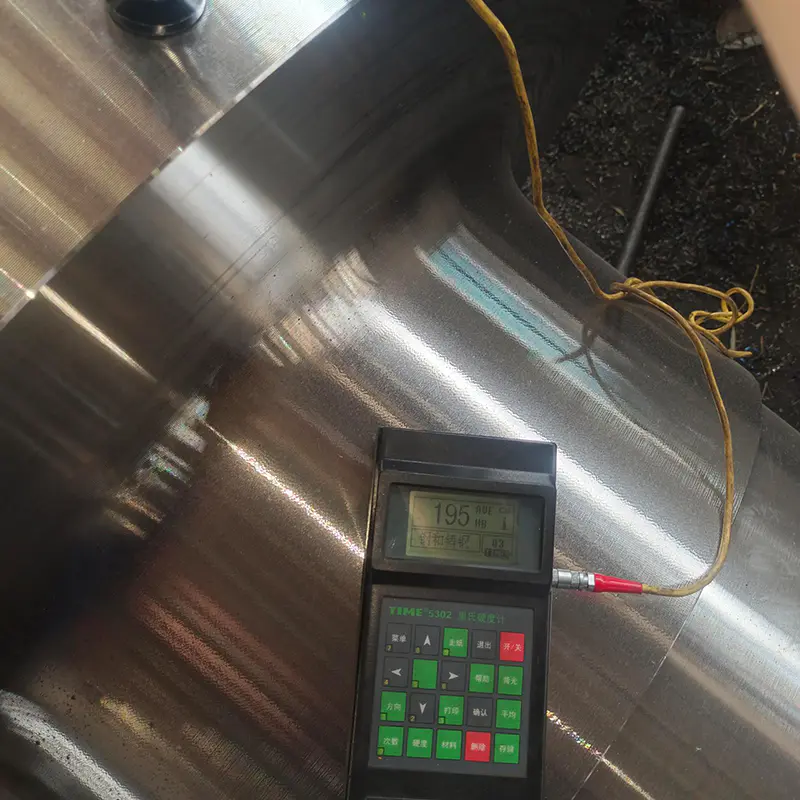

Brodski međuotkivci osovine od čelika C45E C45E međuotkovak osovine, 12.100 kg, s toplinskom obradom i preciznom strojnom obradom; složite zapise o testiranju i liječenju na početku narudžbenice. Pogledajte proizvod →

Zapisi o toplinskoj obradi često su najslabiji dio datoteke dobavljača. Naš sažetak osnova toplinske obrade metala objašnjava koje će parametre geodeta željeti vidjeti.

Zašto se otkovci s ABS certifikatom odbijaju ili kasne

U praksi odbijanja rijetko dolaze zbog neuspješnog testa zatezanja. Dolaže iz praznina u dokazima.

• Certifikat koji pokriva toplinu čelika, ali ne i pojedinačnu stavku, što narušava sljedivost jedinice.
• Probni kupon kovan različitom toplinom ili podvrgnut različitoj toplinskoj obradi od gotovog dijela.
• Tvrdoća se raspršuje iznad granice pravila, ukazujući na nepotpunu transformaciju tijekom kaljenja.
• Ispitivanje udarom pri pogrešnoj temperaturi ili s pogrešnom orijentacijom uzorka.
• Ultrazvučni pregled koji se izvodi prije završne toplinske obrade, tako da rezultati više ne predstavljaju isporučeno stanje.
• Nedostaju dijagrami peći ili zapis punjenja koji se ne mogu povezati dio s određenim ciklusom.
• Neovlašteni popravak zavara otkriven pri završnom pregledu.
• Oznaka izgubljena tijekom strojne obrade, ne ostavljajući mogućnost povezivanja gotovog dijela s njegovim certifikatom.

Svaki od njih je jeftin za korištenje i skup za ispravljanje. Nakon što je osovina dovršeno strojno obrađena, ponovno ispitivanje obično znači odbacivanje materijala ili pregovaranje o koncesiji.

Vrijeme isporuke, trošak i vrijednost odobrenih radova

Certifikacija nosi stvarne troškove: dodatni materijal za kupone, prisustvo geodetu, dodatno ispitivanje i dokumentaciju koja se odvija paralelno s proizvodnjom. Za prvi članak očekujte jedan do tri tjedna dodatnog vremena. Kod ponovljenih narudžbi proizvedenih prema odobrenom radnom aranžmanu, to se može smanjiti za nekoliko dana jer se inspekcija pomiče na temelju nadzora, a ne prisutnosti na svakom testu.

Bolja poluga je odabir krivotvoritelja koji kontrolira cijeli lanac u kući. Svaki podugovoreni proces još je jedna primopredaja sljedivosti i još jedna prilika da se zapisi stignu nepotpuni.

ACE Group proizvodi kovane komponente na lokaciji od 55. srpnja u Jiangsuu s više od 50.018 četvornih metara zatvorenog proizvodnog prostora, puštenom u rad u studenom 2025. U pogonu se nalaze elektrohidraulični čekići od 3 tone, 5 tona i 15 tona i vertikalni strojevi za valjanje prstena od 1 metra i 1,5 metara, podržani plinskim pećima za grijanje, otpornost na toplinsku obradu peći, spremnici za kaljenje, oprema za indukcijsko kaljenje i obradni centri. Kovanje, toplinska obrada, strojna obrada, proizvodnja zavarivanjem i površinsko premazivanje nalaze se pod jednim sustavom kvalitete, koji održava sljedivost toplinskog broja netaknutom od unosa čelika do otpreme.

Otkovci kundaka kormila za brodske upravljačke sustave Teški otkivci kundaka kormila u 316L, 45E i 40Cr, primjer 8,700 kg i D522 × 6002 mm, dostavljeni za crtanje za pregled klase. Pogledajte proizvod →

Osovine, komponente kormila, otkovci prirubnica i vijaka, prazni zupčanici i nestandardni prilagođeni dijelovi isporučuju se za crtanje, uz zapise o ispitivanju i obradi pripremljeni za pregled u klasi. Kada se notacija, ocjena i raspored ispita potvrde u fazi ponude, put certifikacije postaje predvidljiv.

Otkovci s ABS certifikatom uspjevaju ili se ne uspijevaju pripremiti, a ne na kvalitetan čelik. Podmirite ocjenu, ispitni kupon, razinu ispita i dokumentaciju postavljenu prije prvog polaganja, a geodet postaje kontrolna točka na planiranoj ruti umjesto prepreka na njenom kraju.
