Tržište kovanja vjetroturbina: otkivci mjenjača, specifikacije i vodič za nabavu

Proizvođač mjenjača dobiva narudžbu za offshore platformu od 6 MW, a zatim otkriva da niti jedan odobreni dobavljač ne može kotrljati prstenasti zupčanik od 1,5 m u 18CrNiMo7-6 u roku od 14 tjedana. Narudžba turbine nikada nije bila rizik. Kovanje je bilo. Na tržištu kovanja vjetroturbina, odlučujuća varijabla rijetko je glavna potražnja za čistom energijom. Odnosi se na to mogu li se velike, toplinski obrađene, ultrazvučno testirane komponente proizvesti prema planu i specifikaciji.

Ovaj vodič navodi što tržište kupuje, gdje se smanjuje kapacitet i koje tehničke provjere odvajaju prihvatljivo kovanje od skupog otpada.

Što tržište zapravo kupuje

Kovani sadržaj moderne turbine nalazi se u četiri skupine:

• Unutrašnji dijelovi mjenjača: planetni nosači, planetni zupčanici, sunčani zupčanici, prstenasti zupčanici i međuvratila.
• Glavni pogon: kovana glavna vratila, prirubnice spojke i kućišta ležaja.
• Toranj i sustav skretanja: kovane prirubnice tornja, prstenovi za skretanje i nagib ležaja i okretni prstenovi.
• Hardver gondole: komponente glavčine, kočni diskovi i pričvršćivači za velika opterećenja.

Ovi dijelovi su kovani, a ne lijevani iz dosljednih razloga: protok zrna prati putanju opterećenja, ponašanje zamora pod cikličkim momentom je predvidljivije, a unutarnji nedostaci mogu se odrediti ultrazvučnim ispitivanjem. Posljednja točka je komercijalna, a ne akademska. Odljevak s neprihvatljivom indikacijom poroznosti često se odbacuje kasno u strojnoj obradi, nakon što je većina vrijednosti već dodana.

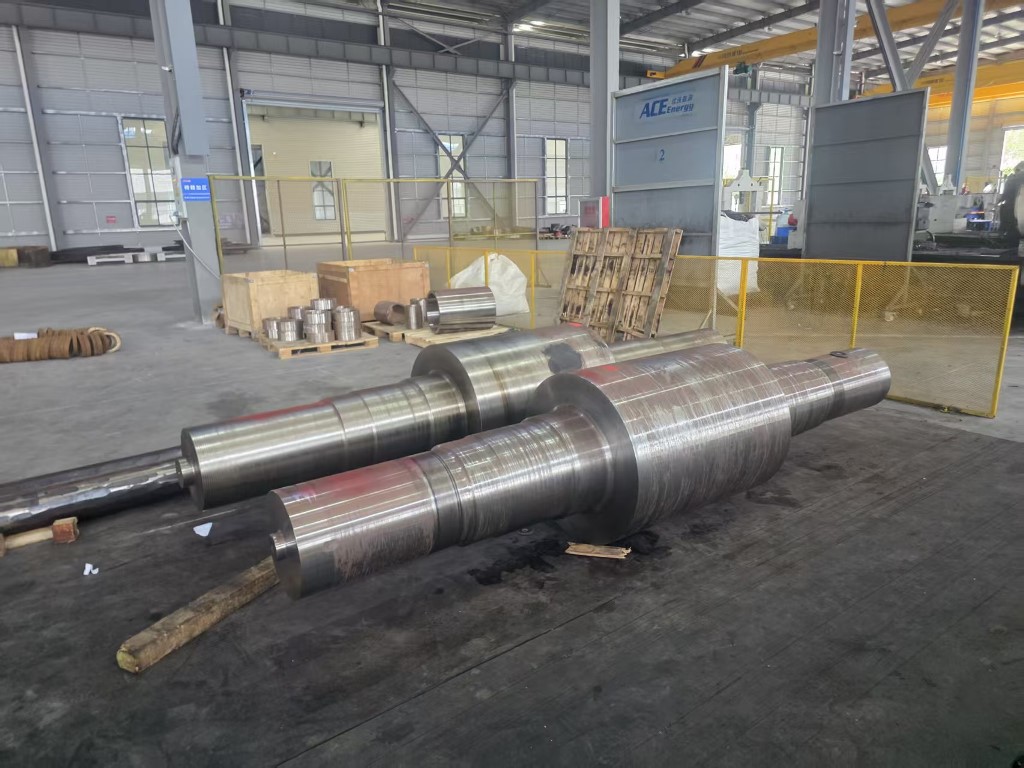

3MW–10MW Otkivci nosača planeta vjetroturbine Kovani planetni nosači za 3–10 MW prijenosnike vjetra, s opcijama 18CrNiMo7-6/42CrMo4 i UT, PT, MPI testiranjem za putna opterećenja u teškim uvjetima. Pogledajte proizvod →

Zašto otkovci postaju sve veći

Nazivna snaga se strmo mijenja s promjerom rotora, a moment okretnog momenta s pometenom površinom i prijenosnim omjerom. Praktični rezultat je da se prijenosnik od 3 MW i prijenosnik od 10 MW ne razlikuju faktori tri u veličini komponente. Razlikuju se po više većem faktoru u promjeru prstena, debljini stjenke i težini pojedinačnog komada. Nosači planeta koji su nekoć bili ispod jednog tona sada rutinski premašuju dvije do tri tone na offshore platformama.

Veći otkovci istovremeno pritiskaju tri granice:

• Veličina ingota i gredice, koja ograničava poprečni presjek koji se može prevrnuti ili izvući.
• Dostupna energija kovanja, izražena kao tonaža čekića ili kapacitet preše.
• Dimenzije peći i ujednačenost gašenja, koje odlučuju hoće li teška sekcija postići dosljedna svojstva kroz stijenku.

Kada se prekorači bilo koje od ovih ograničenja, dobavljač ili odbija upit ili navodi dulje vrijeme isporuke s većim rizikom prerade. Oba odgovora su korisne informacije za kupca.

Specifikacije koje odlučuju o prihvaćanju

Otkovci mjenjača vjetra obično se navode u legiranim čelicima kao što su 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 ili 20MnCr5. Ocjena je bitna, ali važnije je ono što se događa nakon kovanja.

Mehanička svojstva i toplinska obrada

Kaljenje i popuštanje, pougljičenje kućišta i nitriranje daju vrlo različite profile tvrdoće i žilavosti jezgre. Kućište prstenastog zupčanika kaljeno za otpornost na površinski zamor ne može se zamijeniti indukcijski kaljenim ekvivalentom bez ponovnog izračunavanja kontaktnog naprezanja i dodataka za izobličenje.

Ispitivanje bez razaranja

Ultrazvučno ispitivanje do dogovorenih razina strogosti standardno je za otkivke mjenjača i glavnog vratila, s magnetskim česticama ili penetrantskom inspekcijom na strojno obrađenim površinama. Kriteriji prihvaćanja nalaze se na crtežu. Dobavljač koji ne može proizvesti ponovljivo ultrazvučno izvješće ne bi trebao biti razmatran za ove dijelove.

Dodaci za dimenzije i obradu

Težina pojedinačnog komada, tolerancija crtanja i materijal ostavljen za završnu strojnu obradu sve su to troškovi pogona. Dodatak od 6 mm na prstenu od 1,5 m komercijalno se vrlo razlikuje od dopuštenja od 12 mm, čak i kada su oba tehnički prihvatljiva.

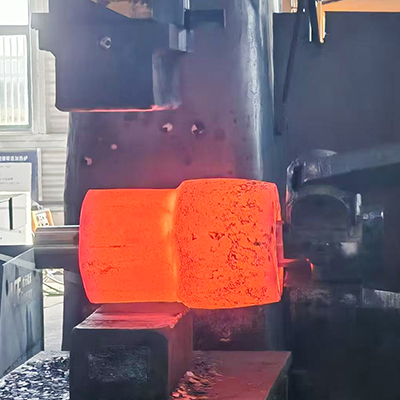

5MW–10MW Otkivci planetnih zupčanika vjetroturbina Prilagođeni otkovci planetnih zupčanika 1.–3. stupanj za 5–10 MW mjenjače vjetra, korištenjem 18CrNiMo7-6 ili 42CrMo4 sa 100% UT/PT/MPI pregledom. Pogledajte proizvod →

Ukratko o tipičnim otkovcima pogona vjetra

Kapacitet kotrljanja prstenova često je pravo ograničenje

Prstenasti zupčanici, toranjske prirubnice i prstenovi ležaja proizvode se radijalnim aksijalnim valjanjem prstena, a ne otvorenim kovanjem, jer valjanje stvara kružno strujanje zrna koje se odupire naprezanju obruča daleko bolje nego dio strojno izrađen od ploče ili izrezan iz bloka.

Kapacitet valjanja prstena definiran je mjerljivim granicama:

• Maksimalni vanjski promjer, obično 1 m do 1,5 m za mlinove srednje veličine, s puno manjim dobavljačima izvan toga.
• Maksimalna visina prstena i debljina stijenke, koje određuju može li se prazan prsten zupčanika mjenjača valjati u jednom nizu.
• Minimalni omjer promjera provrta i debljine stijenke, ispod kojeg prsten gubi stabilnost tijekom kotrljanja.

Kupac koji uspoređuje ponude trebao bi pismeno zatražiti ova tri broja. Ponuda koja ih izostavlja često je ponuda koja će biti podugovorena, dodajući razinu u opskrbni lanac i još jednu točku gdje se sljedivost može pokvariti.

5MW–10MW Otkivci prstenastih zupčanika vjetroturbina Prstenasti zupčanik otkivci za planetarne vjetroelektrane snage 5–10 MW, prstenasto valjani i naugljičeni-kaljeni s precizno brušenim zupcima za opterećenja velike snage. Pogledajte proizvod →

Što provjeriti prije naručivanja

1. Oprema za kovanje usklađena je s težinom dijela i omotnicom, s navedenom tonažom čekića ili preše.
2. Peći za toplinsku obradu s dokumentiranim dijagramima opterećenja i sposobnošću kaljenja za odgovarajuću debljinu presjeka.
3. Unutarnji ultrazvučni i površinski pregled s kvalificiranim operaterima i referentnim blokovima.
4. Sljedivost od broja zagrijavanja do gotovog dijela, uključujući sve podugovorene operacije.
5. Mogućnost strojne obrade, ako su potrebni gotovi dijelovi umjesto grubih otkovaka.
6. Dokumentacija o prvom članku iz usporedivog projekta, a ne opća brošura.
7. Vrijeme isporuke koje uključuje toplinsku obradu i ispitivanje, ne samo sate kovanja.
8. Dogovoreni komercijalni uvjeti o preradi i neusklađenosti, dogovoreni prije nego što se prva toplinska otopina.

Gdje se koncentriraju troškovi i rizik

Toplinska obrada najčešći je izvor otpadaka velikih otkovaka mjenjača. Pukotine zbog gašenja, nedovoljna dubina kućišta, prekomjerna deformacija i varijacija tvrdoće oko velikog prstena pojavljuju se nakon što je uložena većina materijala i troškova strojne obrade. Izobličenje je posebno skupo na prstenastim zupčanicima, jer se dio mora ponovno strojno obraditi nakon toplinske obrade, a dodatak se mora planirati unaprijed, a ne ispravljati naknadno. Pregledavanje osnove toplinske obrade metala s dobavljačem je brz način da se provjeri razumije li se proces ili se samo tvrdi.

Ispitivanje je druga koncentracijska točka. Ultrazvučna inspekcija nosača planeta od dva tona zahtijeva vrijeme, treba kvalificiranog operatera i zapis proizvoda koji inženjerski tim kupcima može revidirati godinama kasnije. Dobavljači koji inspekciju tretiraju kao formalnost obično se pojavljuju kao problemi s isporukom, a ne kao problemi s kvalitetom, što ih čini težim za otkrivanje tijekom ponude.

Kako Grupa ACE podržava program Wind Gearbox

Grupa ACE vodi integrirani teški proizvodni lanac koji pokriva kovanje, toplinsku obradu, preciznu strojnu obradu, zavarene konstrukcije i lakiranje za teška opterećenja, s asortimanom proizvoda koji već uključuje otkivke za proizvodnju električne energije za vjetroelektrane, hidro i nuklearne primjene. Osnovna proizvodna baza, Jiangsu ACE Energy Technology, započela je proizvodnju u studenom 2025. na lokaciji od 55 hektara s više od 50.018 četvornih metara izgrađene površine.

Oprema relevantna za rad s prijenosnicima vjetra uključuje elektrohidraulične čekiće od 3 tone, 5 tona i 15 tona, strojeve za vertikalno valjanje prstena od 1 m i 1,5 m, plinske peći za grijanje, otporne peći za toplinsku obradu, spremnike za kaljenje, opremu za indukcijsko kaljenje i centar za obradu. Za primjenu vjetra raspon pokriva komponente mjenjača od 3 MW do 10 MW, uključujući planetne nosače, planetne zupčanike prvog, drugog i trećeg stupnja, sunčane zupčanike i prstenaste zupčanike prvog i drugog stupnja, uz nestandardne prilagođene otkivke i gotove strojno obrađene dijelove.

Tržište kovanja vjetroturbina nema manji ukupni kapacitet. Nedostaje mu kapacitet za velike, toplinski obrađene, testirane dijelove isporučene prema predvidljivom rasporedu. Kupci koji potvrde ograničenja valjanja prstenova, sposobnost toplinske obrade i opseg inspekcije prije dodjele narudžbe izbjegavaju većinu rizika odgode, a obično plaćaju manje za to, jer se prerada i ubrzani prijevoz nikada ne pojavljuju u izvornoj ponudi.
